LA MÁQUINA DEL PIANO VERTICAL EN MAQUETA


maqueta piano vertical

DESCRIPCIÓN EN VIDEO DE LA MÁQUINA DEL PIANO VERTICAL

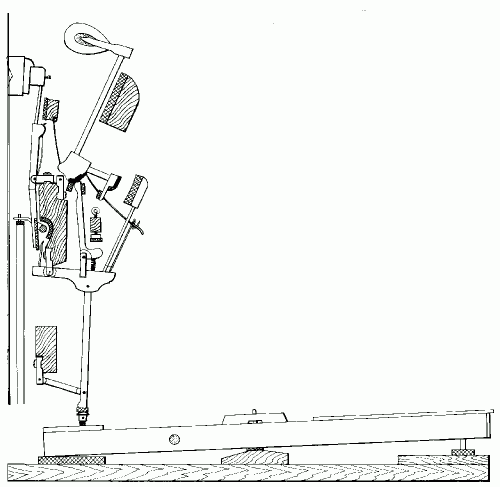

DESPIECE COMPLETO DE LA MÁQUINA DEL PIANO VERTICAL

















Nota: Este es un despiece completo del piano de pared,  sin embargo,  los nombres técnicos de cada una de las diferentes piezas pueden variar significativamente de un país a otro de habla hispana, o incluso entre diferentes técnicos de un mismo país.  Por ejemplo; al marco de hierro donde van instaladas las cuerdas también se le denomina arpa o chasis o incluso bastidor, a la tabla de resonancia también se le dice caja o tabla armónica, al macillo también se le denomina martillo o martinete, a la horquilla hay gente que le dice bisagra, al mango del macillo también le dicen brazo o incluso palillo, a su conjunto palillería, etc. etc. Tener en cuenta que no es raro referirse a una misma cosa con nombres diferentes. Usa la lupa de tu navegador para aumentar la imagen.




1. Clavijero
2. Tornillo del clavijero
3. Clavija
4. Collarín
5. Cuerda
6. Fieltro de apoyo de las cuerdas
7. Contracejilla
8. Tornillo de la cejilla
9. Cejilla
10. Marco de soporte de la tapa armónica
11. Tabla armónica, tabla de resonancia
12. Listón de apoyo de la tapa armónica
13. Panel posterior
14. Placa de hierro
15. Bulón soporte máquina
16. Soporte de máquina
17. Tuerca del bulón
18. Pié del soporte de la máquina
19. Regulador del pié de soporte
20. Tuerca para 19
21. Contratuerca
22. Arandela
23. Pilotín
24. Barra principal de mecanismo
25. Ángulo refuerzo barra principal
30. Listón frontal
31. Tornillo de fijación del listón
32. Tornillo regulación listón frontal
33. Cama del teclado (Camilla)
34. Barra de calada, listón de calada (hundimiento)
35. Barra de balancín, listón de balancín
36. Moscas de fieltro (calada)
37. Puntas ovaladas de calada
38. Mortesas inferiores o de calada
39. Puntas balancín
40. Mortesas balancín
41. Mosquitos fieltro (balancín)
42. Cápsula mortesa balancín
43. Numeración teclas
44. Fieltro descanso del teclado
45. Tecla blanca
46. Sostenidos
47. Aplacado teclas
48. Listón frontal
49. Plomos teclas
50. Punto de medición de peso
60. Báscula
61. Paño de talón de báscula
62. Eje báscula
63. Horquilla báscula
64. Tornillo de la horquilla
65. Varilla de anclaje de horquilla de báscula
66. Cucharilla
67. Barra actuadora, empujadora de báscula
68. Bisagra escuadra de barra de apagadores
69. Paño lama apagadores
70. Tornillo de lama de apagadores
71. Palanca de la barra de apagadores
72. Lama de apagador
73. Varilla de apagador
74. Botón de apagador
75. Tornillo botón de apagador
76. Cabeza de apagador
77. Fieltro cabeza de apagador
78. Listón tope de apagadores
79. Fieltro del listón tope
80. Horquilla de lama del apagador
81. Tornillo de 80
82. Eje de 80
83. Muelle de lama del apagador
84. Eje de 83
85. Nuez martillo
86. Muelle de repetición
87. Cordoncillo de horquilla de nuez
88. Eje del muelle de nuez
89. Horquilla de nuez
90. Igual que 88
91. Platina de nuez
92. Piel de nuez
93. Contra atrape
94. Piel de 93
95. Brida
96. Bridón
97. Gancho de brida
98. Palanca de escape
99. Almohadilla de nuez
100. Muelle espiral de escape
101. Horquilla de escape
102. Eje de la horquilla
103. Listón tope de escape
104.´Tornillo regulador tope de escape
105. Pilotín de escape
106. Tornillo regulador de 105
107. Listón de soporte de 105
108. Soporte horquilla para listón de pilotines
109. Atrape
110. Fieltro de atrape
111. Varilla de atrape
112. Mango martillo
113. Alma de madera de la cabeza del martillo
114. Fieltro de cabeza de martillo
115. Barra de descanso de los martillos
116. Fieltro de apoyo de 115
117. Tornillo de fijación de 115
118. Barra de avance de martillos
119. Paño de la barra de avance
120. Horquilla-bisagra de la barra de avance
121. Eje para 120
122. Palanca de la barra de avance

LA MAQUINA DEL PIANO DE COLA EN MAQUETA


maqueta cola  nomenclatura

LA TECLA DEL PIANO DE COLA EN MAQUETA


despiece de la tecla - piano de cola
